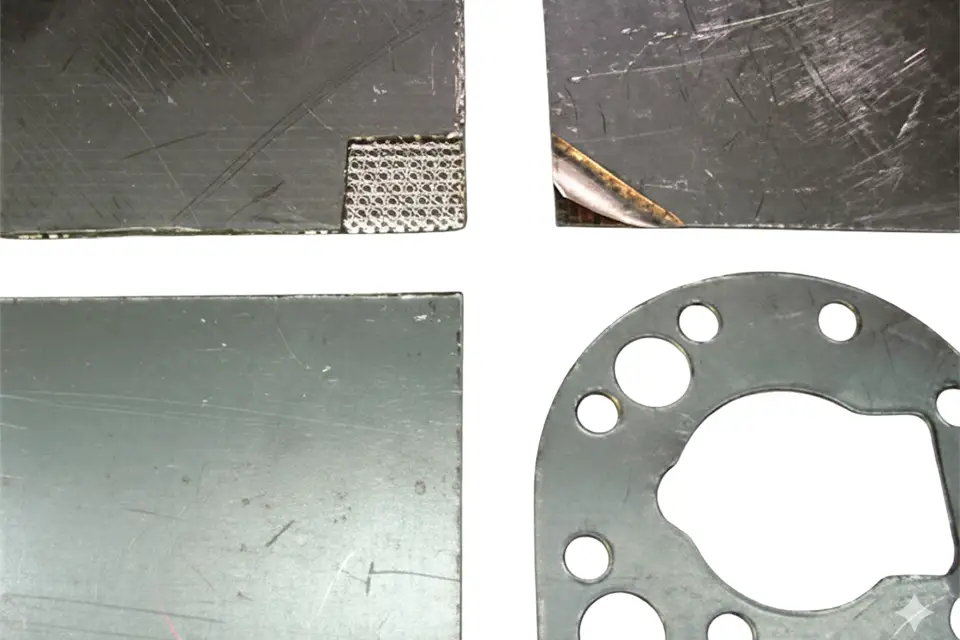

Las planchas de grafito expandido laminado están fabricadas a partir de grafito mineral puro expandido, lo que les confiere resistencia excepcional al vapor, así como un rendimiento fiable en altas presiones y temperaturas. Constituyen un material de uso universal en juntas industriales de alta exigencia.
Plancha de grafito extendido laminado
El material base está constituido por grafito mineral expandido laminado, con un contenido en grafito superior al 98 %.
En función de la aplicación, se fabrican diferentes versiones:
- Sin inserción: Plancha universal de uso general para juntas.
- Con inserción de lámina lisa de acero inoxidable 316L (0,05 mm): Recomendadas para aplicaciones con vapor.
- Con inserción de lámina perforada de acero inoxidable 316L engatillada (0,1 mm): Recomendadas para servicios a altas presiones y temperaturas.
- Resistencia térmica: Hasta 450 °C en atmósfera oxidante, hasta 3.000 °C en atmósfera inerte
- Resistencia al vapor: Muy alta
- Contenido en grafito: > 98 %
- Contenido en cenizas: < 2 %
- Compresibilidad ASTM F-36 A: 40 %
- Recuperación elástica ASTM F-36 A: 20 %
- Permeabilidad al gas DIN 3535/6: < 1 cm³/min
- Punto de sublimación: 3.300 °C
- Juntas industriales sometidas a altas presiones y temperaturas.
- Servicios con vapor, turbinas y calderas.
- Refinerías y petroquímicas, en reactores y conducciones.
- Industria energética y procesos químicos con condiciones extremas.
Medida estándar: 1.500 × 1.500 mm.
Espesores: Disponibles en diferentes grosores según necesidad.
Variantes: Sin inserción, con inserción de lámina lisa de acero inoxidable 316L (0,05 mm) o con inserción de lámina perforada de acero inoxidable 316L engatillada (0,1 mm).
Composición
El material base está constituido por grafito mineral expandido laminado, con un contenido en grafito superior al 98 %.
En función de la aplicación, se fabrican diferentes versiones:
- Sin inserción: Plancha universal de uso general para juntas.
- Con inserción de lámina lisa de acero inoxidable 316L (0,05 mm): Recomendadas para aplicaciones con vapor.
- Con inserción de lámina perforada de acero inoxidable 316L engatillada (0,1 mm): Recomendadas para servicios a altas presiones y temperaturas.
Propiedades
- Resistencia térmica: Hasta 450 °C en atmósfera oxidante, hasta 3.000 °C en atmósfera inerte
- Resistencia al vapor: Muy alta
- Contenido en grafito: > 98 %
- Contenido en cenizas: < 2 %
- Compresibilidad ASTM F-36 A: 40 %
- Recuperación elástica ASTM F-36 A: 20 %
- Permeabilidad al gas DIN 3535/6: < 1 cm³/min
- Punto de sublimación: 3.300 °C
Aplicaciones
- Juntas industriales sometidas a altas presiones y temperaturas.
- Servicios con vapor, turbinas y calderas.
- Refinerías y petroquímicas, en reactores y conducciones.
- Industria energética y procesos químicos con condiciones extremas.
Presentación
Medida estándar: 1.500 × 1.500 mm.
Espesores: Disponibles en diferentes grosores según necesidad.
Variantes: Sin inserción, con inserción de lámina lisa de acero inoxidable 316L (0,05 mm) o con inserción de lámina perforada de acero inoxidable 316L engatillada (0,1 mm).
Fabricamos juntas a medida
Producimos en 24h
Las planchas de grafito expandido laminado ofrecen una de las mejores soluciones en el mercado de materiales para juntas industriales, gracias a la combinación de estanqueidad, resistencia térmica y durabilidad. Su excelente comportamiento frente al vapor y a las altas presiones las hace adecuadas para un amplio abanico de industrias.
El grafito mineral expandido proporciona una gran estabilidad química y térmica, mientras que la inserción metálica en acero inoxidable 316L mejora la resistencia mecánica y amplía su rango de aplicación. La elección entre una plancha sin inserción, con lámina lisa o con lámina perforada engatillada permite adaptar el material a condiciones específicas, desde aplicaciones generales hasta los entornos más severos de presión y temperatura.
Fabricadas en planchas de 1.500 × 1.500 mm y disponibles en varios espesores, estas soluciones son la opción ideal para la fabricación de juntas de alta fiabilidad en refinerías, petroquímicas, centrales energéticas e instalaciones industriales de todo tipo.
