Las juntas espirometálicas según norma API-601 o ANSI B16.5 ofrecen un sellado seguro a altas temperaturas y presiones, siendo adecuadas para vapor, aceites, gases, líquidos y productos químicos.
Juntas según norma API-601 o ANSI B 16.5
Juntas espirometálicas según norma API-601 o ANSI B 16.5

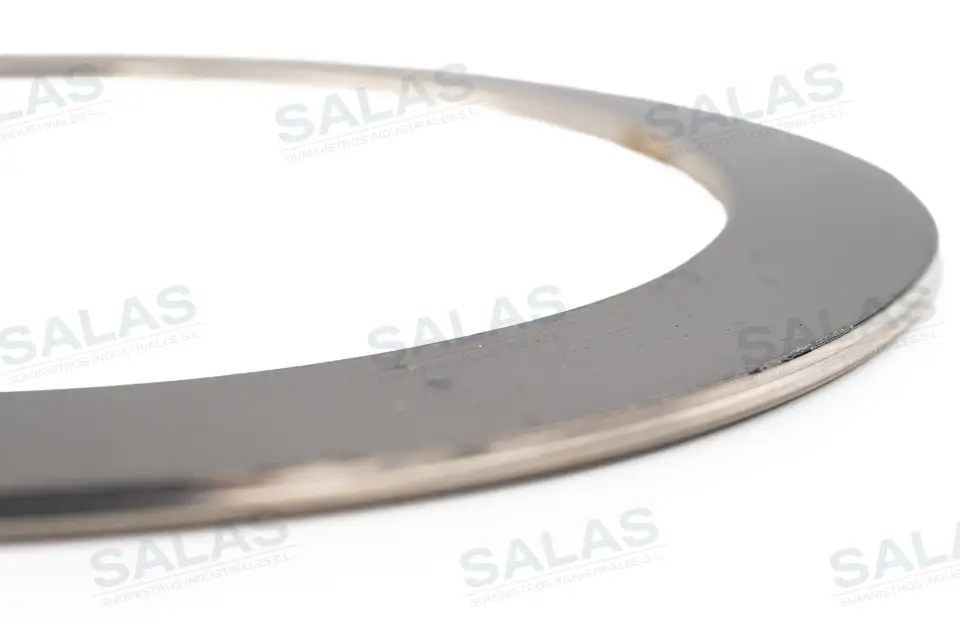

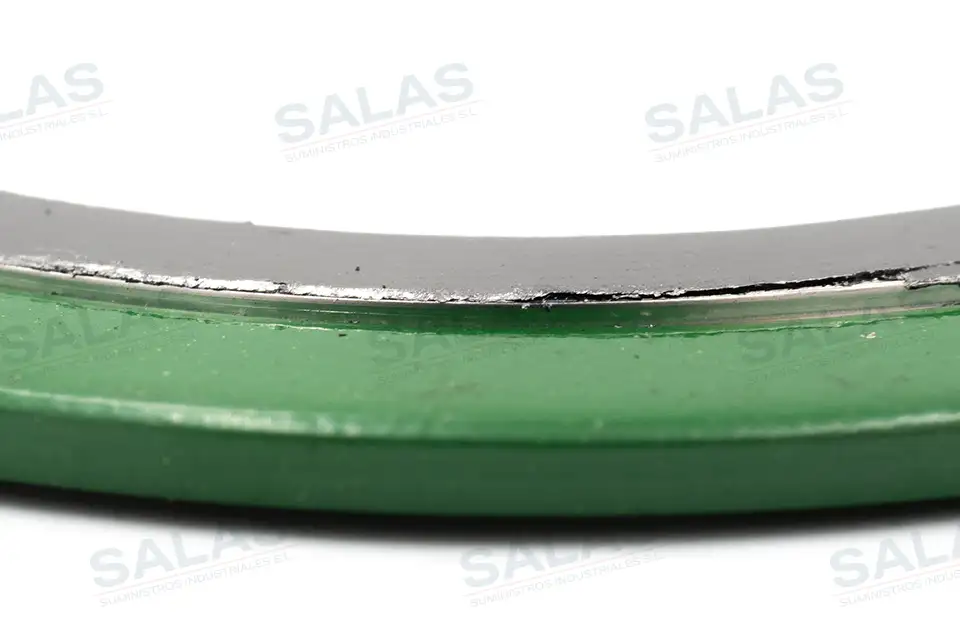

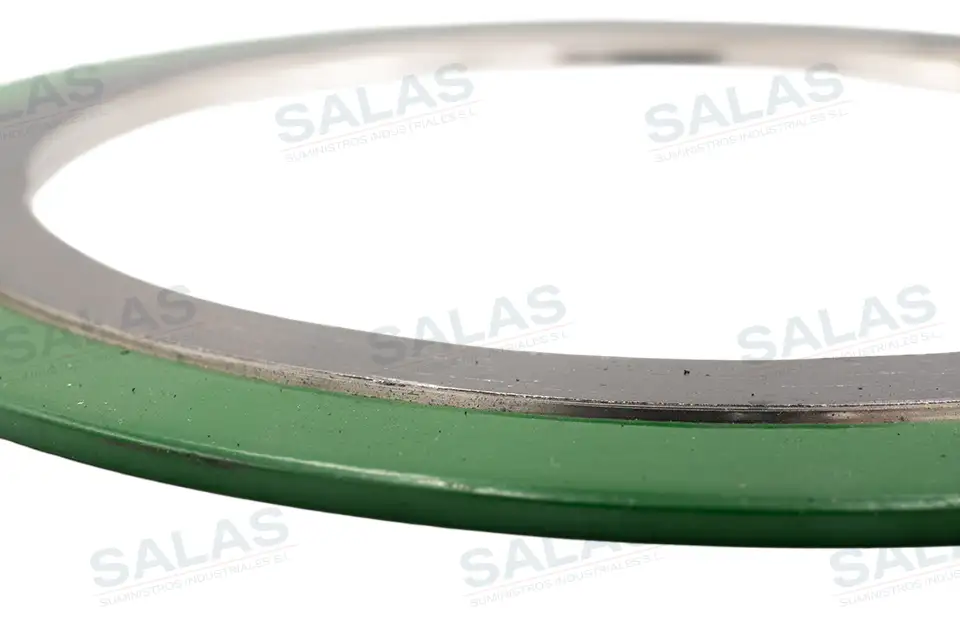

Las juntas espirometálicas están formadas por tiras metálicas bobinadas en espiral, con perfil en «V», alternadas con capas de material de relleno. Este diseño permite alcanzar la densidad óptima para cumplir con las cargas de apriete exigidas por cada unión.
El arrollamiento metálico suele realizarse en acero inoxidable AISI-304 (aunque también puede fabricarse en 316L, monel o inconel), mientras que el relleno se compone habitualmente de grafito expandido. Según la aplicación, también puede utilizarse PTFE o fibra cerámica. En los modelos con aro de centrado, este se fabrica en acero al carbono o acero inoxidable.
- Resistencia a la presión: Muy alta, aptas para condiciones severas de trabajo
- Resistencia térmica: Excelente, dependiendo del material de relleno (grafito hasta 450 °C en oxidante y 700 °C en inerte; PTFE hasta 250 °C; cerámica hasta 1000 °C)
- Elasticidad: Muy buena, gracias a la acción de muelle del arrollamiento metálico
- Adaptabilidad: Se ajustan automáticamente a variaciones de presión y temperatura
- Compatibilidad química: Muy elevada, dependiendo del relleno seleccionado
- Bridas de alta presión en refinerías y plantas petroquímicas.
- Conductos de vapor y equipos de generación de energía.
- Instalaciones químicas con fluidos agresivos.
- Bombas y válvulas sometidas a cambios de presión y temperatura.
- Procesos industriales donde los cartones comprimidos o elastómeros no son suficientes.
Normas: API-601 / ANSI B16.5
Tipos:

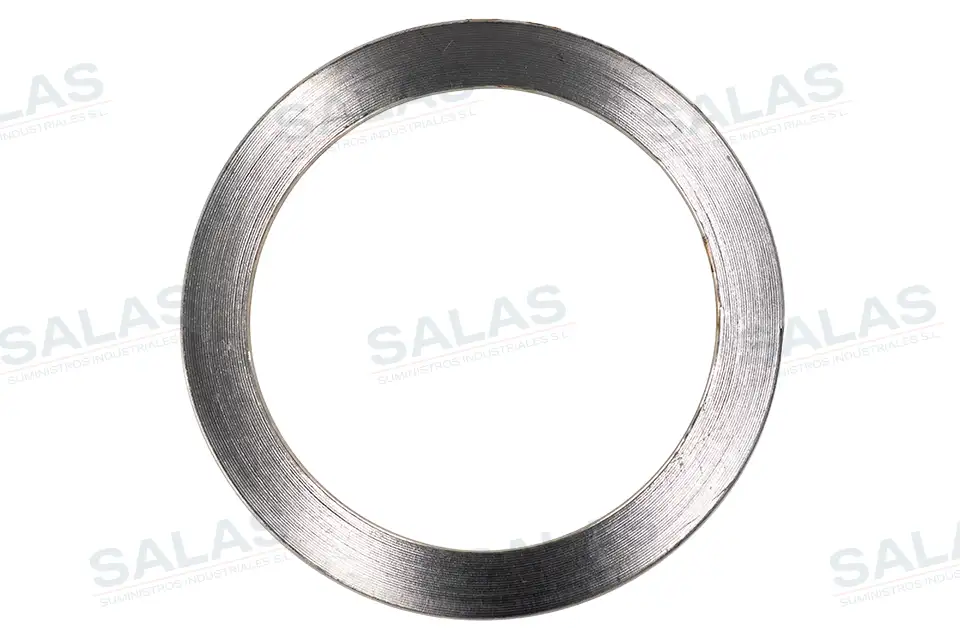

- R: Sin aros de centrado

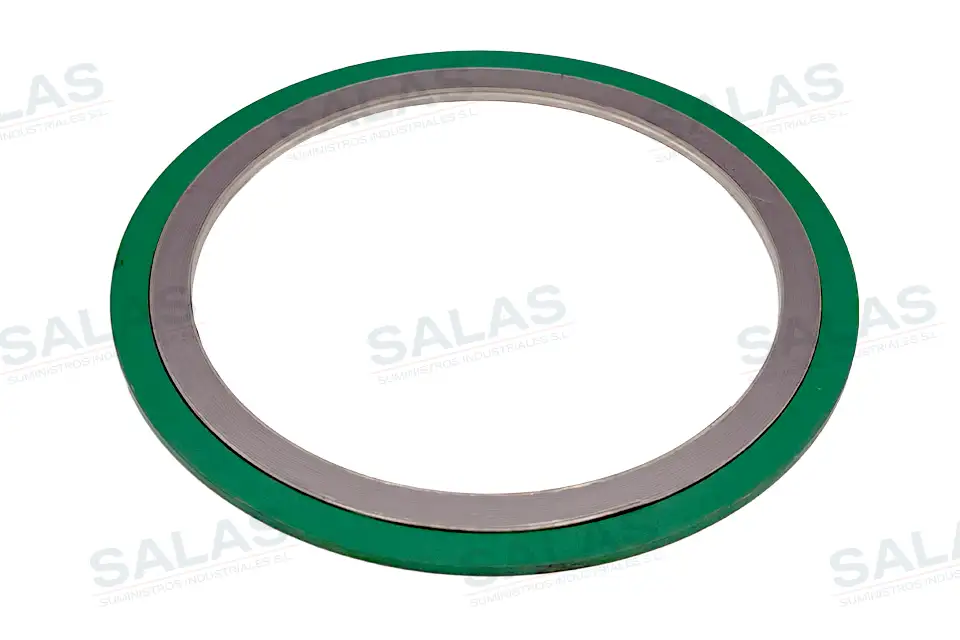

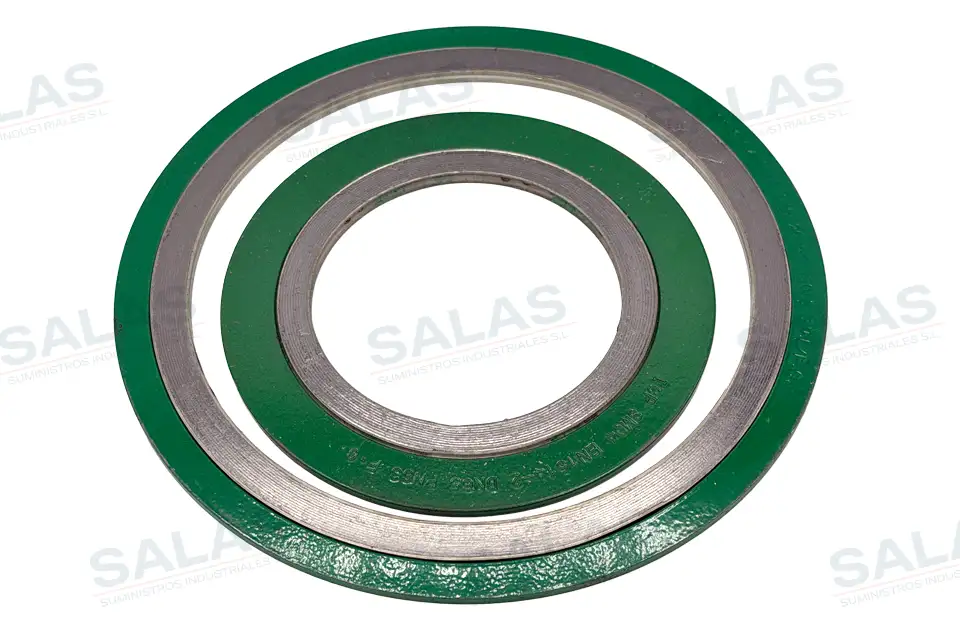

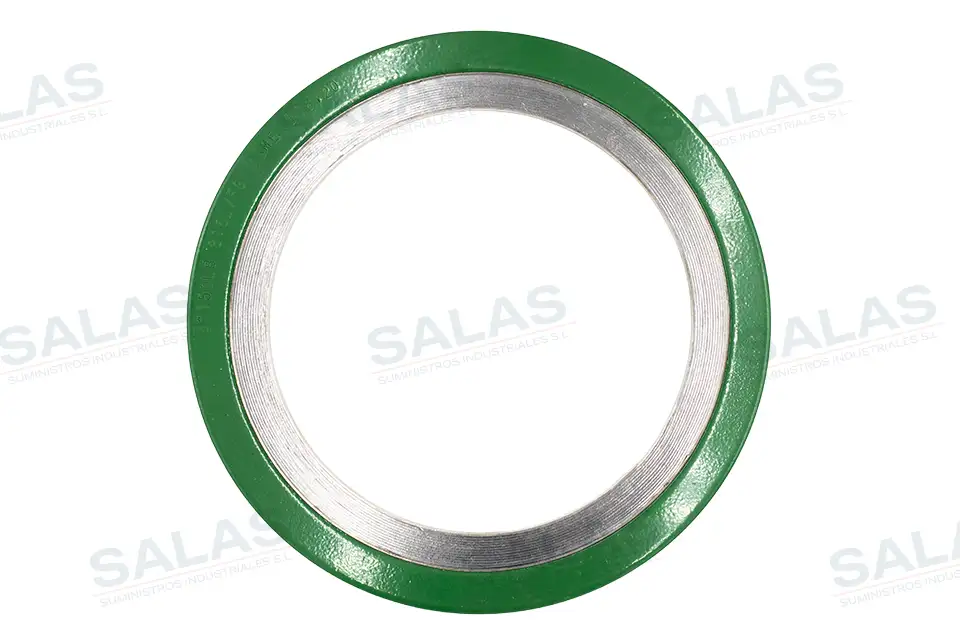

- CG: Con aro exterior de centrado
- CGI: Con aro interior y exterior de centrado
Materiales disponibles:
- Arrollamiento metálico: Acero galvanizado, acero inoxidable (304, 316L), monel, inconel
- Relleno: Grafito, PTFE, fibra cerámica, fibra libre de amianto
- Anillo de centrado: Acero al carbono, acero inoxidable
Composición
Las juntas espirometálicas están formadas por tiras metálicas bobinadas en espiral, con perfil en «V», alternadas con capas de material de relleno. Este diseño permite alcanzar la densidad óptima para cumplir con las cargas de apriete exigidas por cada unión.
El arrollamiento metálico suele realizarse en acero inoxidable AISI-304 (aunque también puede fabricarse en 316L, monel o inconel), mientras que el relleno se compone habitualmente de grafito expandido. Según la aplicación, también puede utilizarse PTFE o fibra cerámica. En los modelos con aro de centrado, este se fabrica en acero al carbono o acero inoxidable.
Propiedades
- Resistencia a la presión: Muy alta, aptas para condiciones severas de trabajo
- Resistencia térmica: Excelente, dependiendo del material de relleno (grafito hasta 450 °C en oxidante y 700 °C en inerte; PTFE hasta 250 °C; cerámica hasta 1000 °C)
- Elasticidad: Muy buena, gracias a la acción de muelle del arrollamiento metálico
- Adaptabilidad: Se ajustan automáticamente a variaciones de presión y temperatura
- Compatibilidad química: Muy elevada, dependiendo del relleno seleccionado
Aplicaciones
- Bridas de alta presión en refinerías y plantas petroquímicas.
- Conductos de vapor y equipos de generación de energía.
- Instalaciones químicas con fluidos agresivos.
- Bombas y válvulas sometidas a cambios de presión y temperatura.
- Procesos industriales donde los cartones comprimidos o elastómeros no son suficientes.
Presentación
Normas: API-601 / ANSI B16.5
Tipos:
- R: Sin aros de centrado
- CG: Con aro exterior de centrado
- CGI: Con aro interior y exterior de centrado
Materiales disponibles:
- Arrollamiento metálico: Acero galvanizado, acero inoxidable (304, 316L), monel, inconel
- Relleno: Grafito, PTFE, fibra cerámica, fibra libre de amianto
- Anillo de centrado: Acero al carbono, acero inoxidable
Fabricamos juntas a medida
Producimos en 24h
Las juntas espirometálicas están diseñadas para ofrecer un sellado positivo en condiciones extremas. Su construcción a base de capas metálicas bobinadas en espiral con material de relleno permite soportar tanto altas presiones como grandes variaciones térmicas, manteniendo la estanqueidad incluso en ciclos de operación prolongados.
El principio de funcionamiento se basa en la combinación de carga de apriete, presión interna y fuerza hidrostática, a lo que el diseño en espiral responde con un efecto muelle que asegura la compensación de las variaciones de presión y temperatura. Esto garantiza un sellado automático y estable en bridas y uniones críticas.
La elección de los materiales de arrollamiento y relleno permite adaptar las juntas espirometálicas a distintos entornos industriales: grafito para alta temperatura, PTFE para procesos químicos, o cerámica para condiciones extremas de calor. Esta versatilidad, junto con su fabricación conforme a API-601 y ANSI B16.5, las convierte en una de las soluciones más seguras para industrias petroquímicas, químicas, energéticas y de procesos.
