Juntas planas de grafito
Junta plana

Juntas de grafito + inox

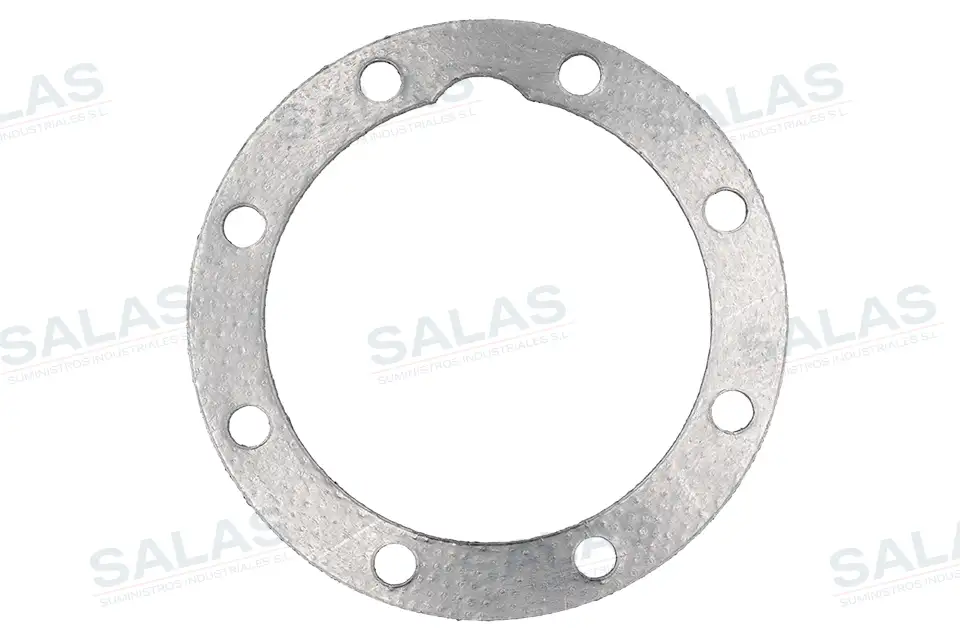

Las juntas planas de grafito con inserción de acero inoxidable están diseñadas para trabajar en altas presiones y temperaturas, proporcionando un sellado seguro donde los cartones comprimidos no ofrecen las prestaciones necesarias.

Estas juntas se fabrican a partir de láminas de grafito expandido prensado con una malla de acero inoxidable AISI 304 en su interior. El grafito aporta una excelente resistencia térmica y química, mientras que la inserción metálica mejora la estabilidad mecánica y la capacidad de soportar altas presiones.

Gracias a esta combinación, se consigue un material con baja permeabilidad a los gases, gran adaptabilidad a las superficies de sellado y un rendimiento superior en entornos exigentes.

  • Resistencia térmica: hasta 450 °C en atmósfera oxidante y hasta 700 °C en atmósfera inerte o vapor.
  • Resistencia a la presión: Muy alta gracias al refuerzo metálico.
  • Elasticidad y compresibilidad: Buena, con gran capacidad de adaptación a irregularidades.
  • Resistencia química: Excelente frente a la mayoría de fluidos (excepto ácidos oxidantes fuertes).
  • Estabilidad dimensional: Asegurada por la inserción de malla en acero inoxidable 304.
  • Equipos a alta temperatura como intercambiadores de calor, calderas y turbinas.
  • Sistemas de alta presión en la industria química y petroquímica.
  • Bridas y válvulas en conducciones de vapor y fluidos agresivos.
  • Procesos industriales donde los cartones comprimidos no son adecuados.

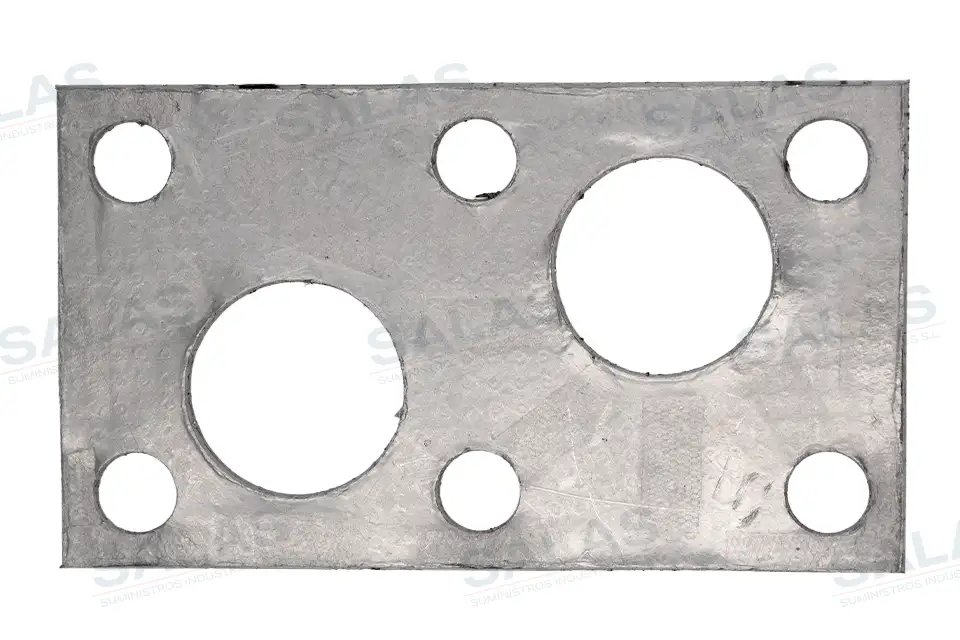

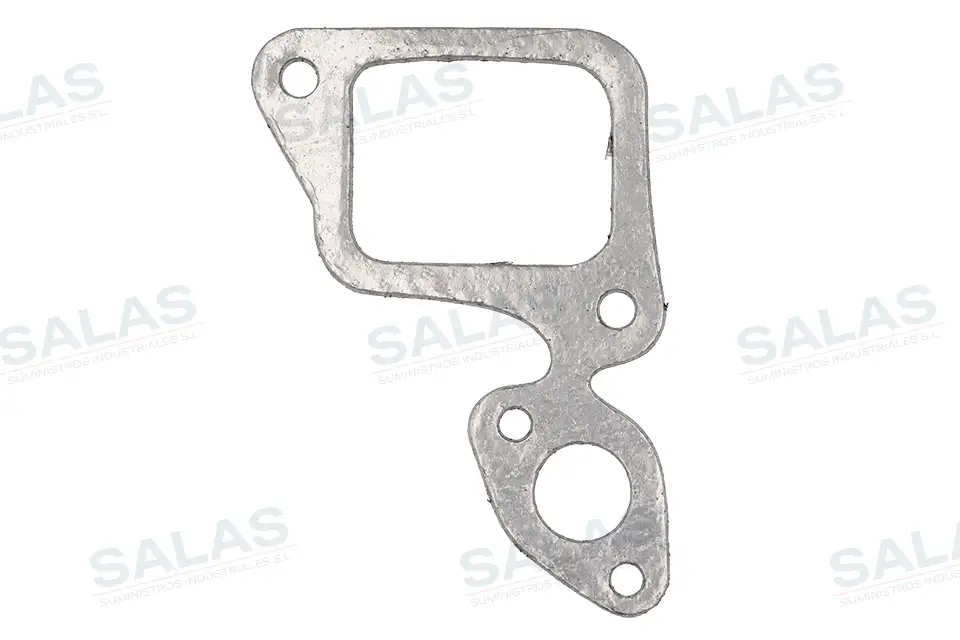

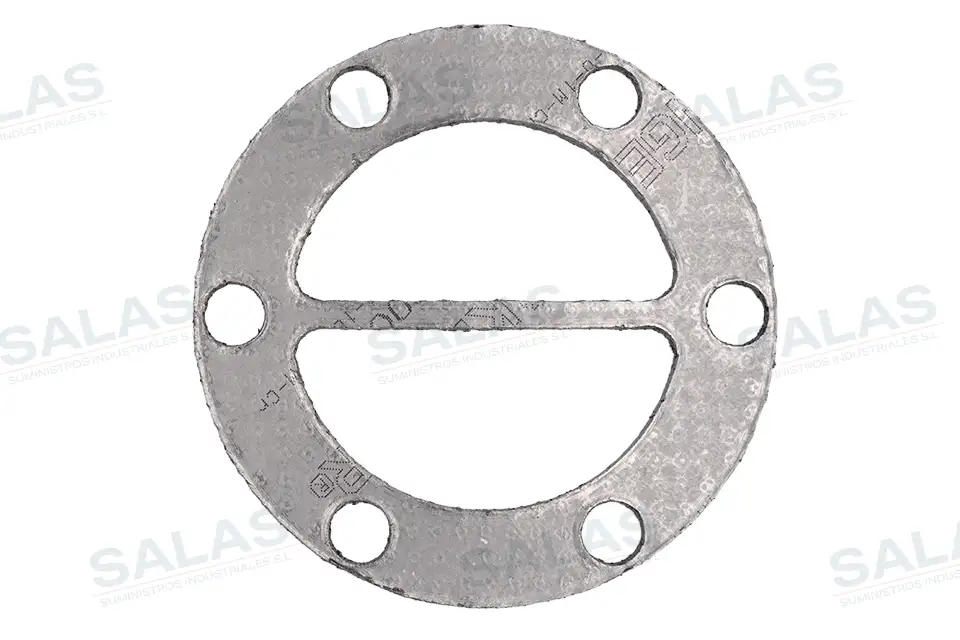

  • Fabricaciones especiales en formas y dimensiones sin limitación, bajo plano o muestra.

Norma estándar: DIN-2690 sin taladros PN-10/16

DIN-2690 PN-10 (2 mm de espesor)

DN ∅ Int. mm ∅ Ext. mm
15 20 50
20 25 60
25 30 70
32 40 82
40 50 92
50 60 107
65 77 127
80 90 142
100 114 162
125 140 192
150 168 218
200 220 273
250 273 328
300 325 378

Norma a medida: Cualquier norma, con o sin taladros, en diferentes espesores.

Fabricación a medida: Bajo plano o muestra.

Estas juntas se fabrican a partir de láminas de grafito expandido prensado con una malla de acero inoxidable AISI 304 en su interior. El grafito aporta una excelente resistencia térmica y química, mientras que la inserción metálica mejora la estabilidad mecánica y la capacidad de soportar altas presiones.

Gracias a esta combinación, se consigue un material con baja permeabilidad a los gases, gran adaptabilidad a las superficies de sellado y un rendimiento superior en entornos exigentes.

  • Resistencia térmica: hasta 450 °C en atmósfera oxidante y hasta 700 °C en atmósfera inerte o vapor.
  • Resistencia a la presión: Muy alta gracias al refuerzo metálico.
  • Elasticidad y compresibilidad: Buena, con gran capacidad de adaptación a irregularidades.
  • Resistencia química: Excelente frente a la mayoría de fluidos (excepto ácidos oxidantes fuertes).
  • Estabilidad dimensional: Asegurada por la inserción de malla en acero inoxidable 304.
  • Equipos a alta temperatura como intercambiadores de calor, calderas y turbinas.
  • Sistemas de alta presión en la industria química y petroquímica.
  • Bridas y válvulas en conducciones de vapor y fluidos agresivos.
  • Procesos industriales donde los cartones comprimidos no son adecuados.
  • Fabricaciones especiales en formas y dimensiones sin limitación, bajo plano o muestra.

Norma estándar: DIN-2690 sin taladros PN-10/16

DIN-2690 PN-10 (2 mm de espesor)

DN ∅ Int. mm ∅ Ext. mm
15 20 50
20 25 60
25 30 70
32 40 82
40 50 92
50 60 107
65 77 127
80 90 142
100 114 162
125 140 192
150 168 218
200 220 273
250 273 328
300 325 378

Norma a medida: Cualquier norma, con o sin taladros, en diferentes espesores.

Fabricación a medida: Bajo plano o muestra.

Fabricamos juntas a medida
Producimos en 24h

Las juntas planas de grafito con inserción de acero inoxidable constituyen una de las opciones más avanzadas para el sellado industrial en condiciones extremas. Su diseño a base de grafito expandido prensado reforzado con malla de acero inoxidable AISI 304 permite soportar tanto altas temperaturas como grandes presiones sin pérdida de estanqueidad.

Este tipo de juntas ofrece un comportamiento sobresaliente frente a la mayoría de agentes químicos, incluyendo disolventes, gases y fluidos industriales, con la excepción de los ácidos oxidantes fuertes. Su baja permeabilidad a los gases y su capacidad de adaptación a superficies irregulares garantizan un sellado fiable en aplicaciones críticas.

Disponibles bajo norma DIN-2690 PN-10/16 en espesores estándar de 2 mm, también se fabrican a medida en cualquier dimensión, espesor o norma específica. Son la elección idónea para industrias químicas, petroquímicas, energéticas y de generación de vapor, donde se requieren juntas de máxima seguridad y durabilidad.
